Per connette la linea di trasmissione con l'impianto di antenna, è necessario dotarsi di dispositivi
            chiamati connettori. Quelli per uso standard televisivo, possono essere collegati tramite un semplice
            giravite  ponendo  attenzione  a  quanto  sopra  descritto,  mentre  gli  impianti  trasmittenti  utilizzano
            invece connettori più complessi detti di tipo Bnc, Pl 259, di tipo N o anche di Tipo a F. Tranne che
            per quest’ ultimo caso, questi tipi di connettori vengono cablati con la linea di trasmissione a mezzo
            di saldatura a stagno, questo per avere un efficace collegamento elettrico che permetta la massima
            trasferibilità di potenza del segnale verso la nostra antenna.
            Come  per  i  cavi,  anche  i  connettori,  a  seconda  la  loro  tipologia  di  impiego  avranno  una  loro
            Impedenza caratteristica di 50 o 75 ohm. Gli impianti televisivi o satellitari di natura domestica,
            hanno  cavi  coassiali  con  caratteristiche  oramai  standard,  mentre  i  cavi  per  impianti  trasmittenti
            hanno caratteristiche differenti in base alla tipologia di impiego. Una di queste è il diametro che
            comporta  una  attenuazione  del  segnale  in  trasmissione  o  ricezione,  se  di  piccola  dimensione  o
            scarsa qualità costruttiva, anche se, le attenuazioni, calcolate in decibel (db), agiscono e vengono
            calcolate tenendo conto di una lunghezza dai 100 metri in su. Queste sono più flessibili e semplici
            da lavorare, essendo impiegate soprattutto per interconnettere parti di impianti radio, amplificatori
            di segnale o misuratori di segnale riflesso (ros-metri). I diametri più piccoli, come il tipo RG. 58,
            sopportano una potenza massima di 200 W, per cui non sarà possibile applicarvi 1 KW di potenza,
            pena la reale possibilità di vederli trasformare in una linea carbonizzata.

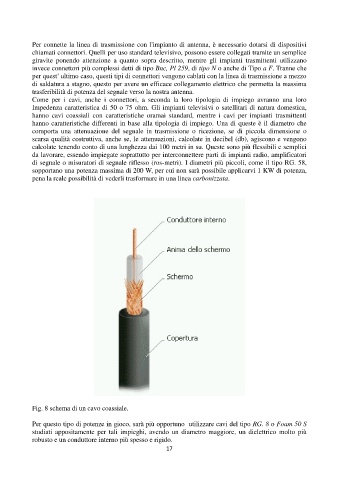

            Fig. 8 schema di un cavo coassiale.

            Per questo tipo di potenze in gioco, sarà più opportuno  utilizzare cavi del tipo RG. 8 o Foam 50 S
            studiati  appositamente  per  tali  impieghi,  avendo  un  diametro  maggiore,  un  dielettrico  molto  più
            robusto e un conduttore interno più spesso e rigido.
